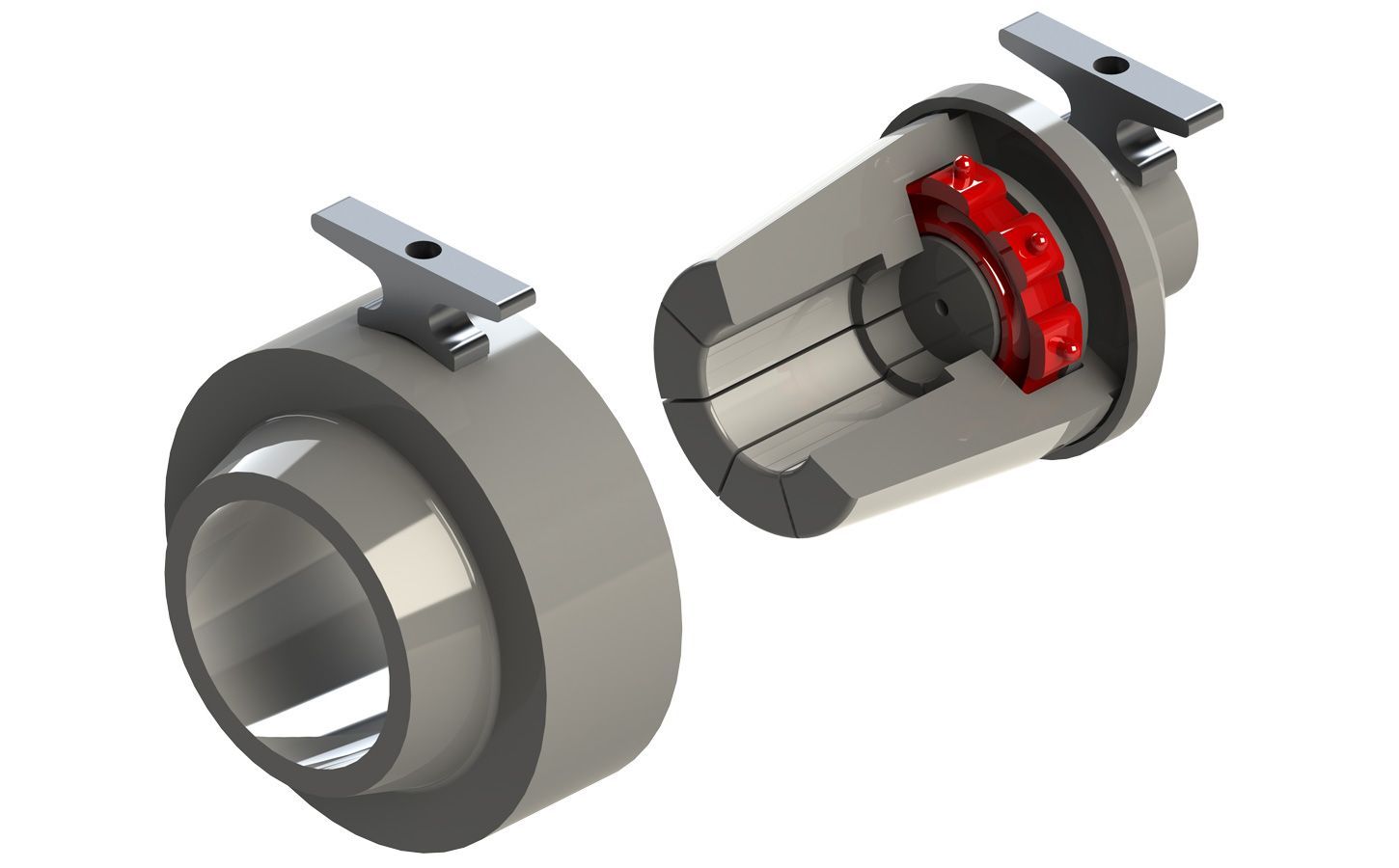

Tváření konců trubek C-Reducing

Tento jednočinný segmentový tvářecí nástroj s označením "C" nebo "R" je vhodný pro redukci průměru trubky.

End-Forming-C-ReducingKompletní sestava se skládá z vnější kleštiny, upcínacího adaptétru a náběžného kužele. Tento typ nástroje obsahuje pouze vnější kleštinu. Z tohoto tedy vyplývá, že je možné formovanou oblast tvářet jen z vnější strany a nástroje jsou vhodné k redukci průměru trubky.







Tváření konců trubek C-Reducing části

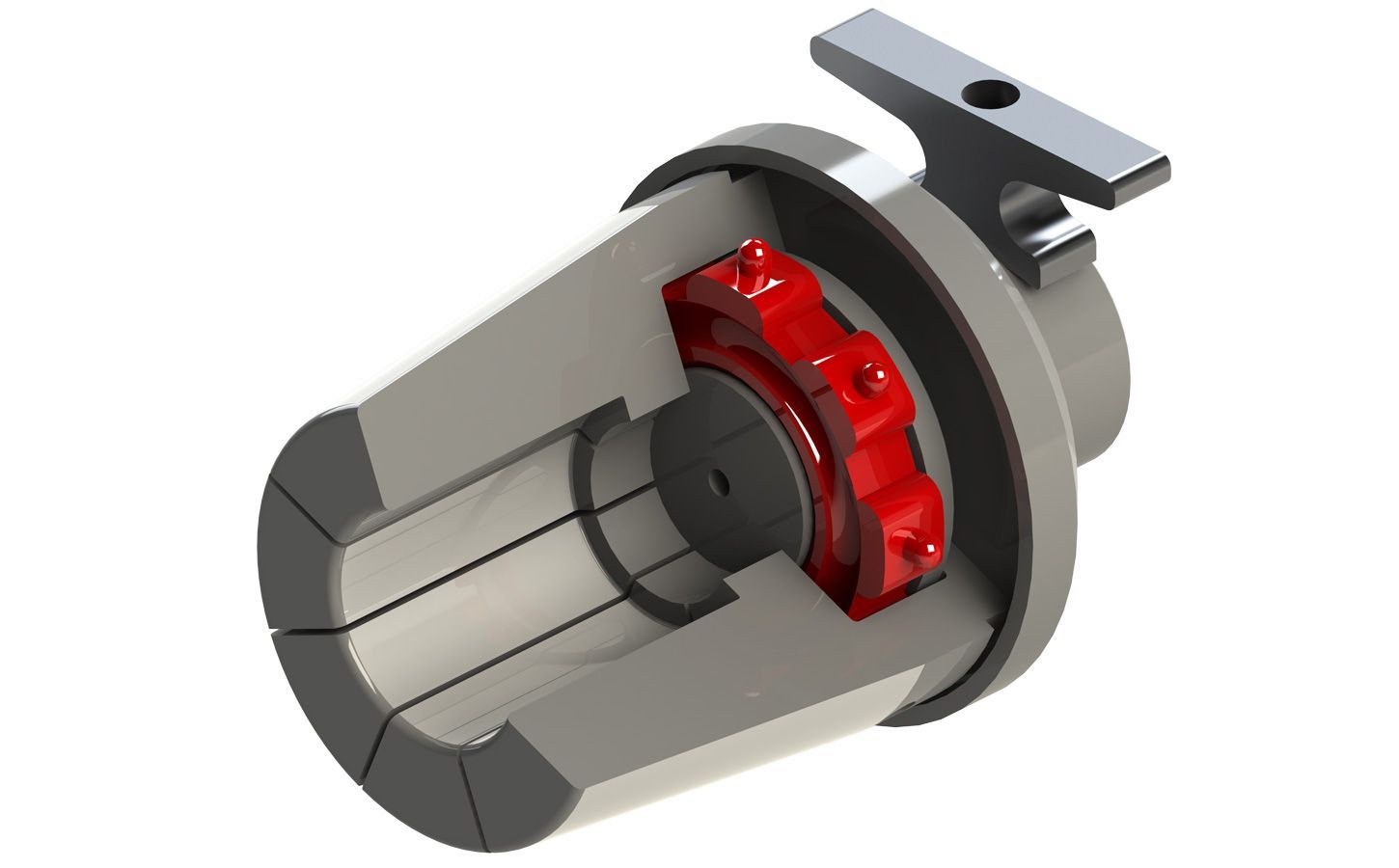

End Forming C-Reducing Jaws with Accessories

Kleština s příslušenstvím (Jaws with Accessories)

Kleština je vyráběna ve dvou variantách se 6-ti či 8-mi segmenty a rozdílnými úhly náběžných ploch. Kuželová plocha jednotlivých segmentů kleštiny musí být shodná s kuželem náběžného barelu. Proto naše společnost doporučuje objednat obě komponenty současně.

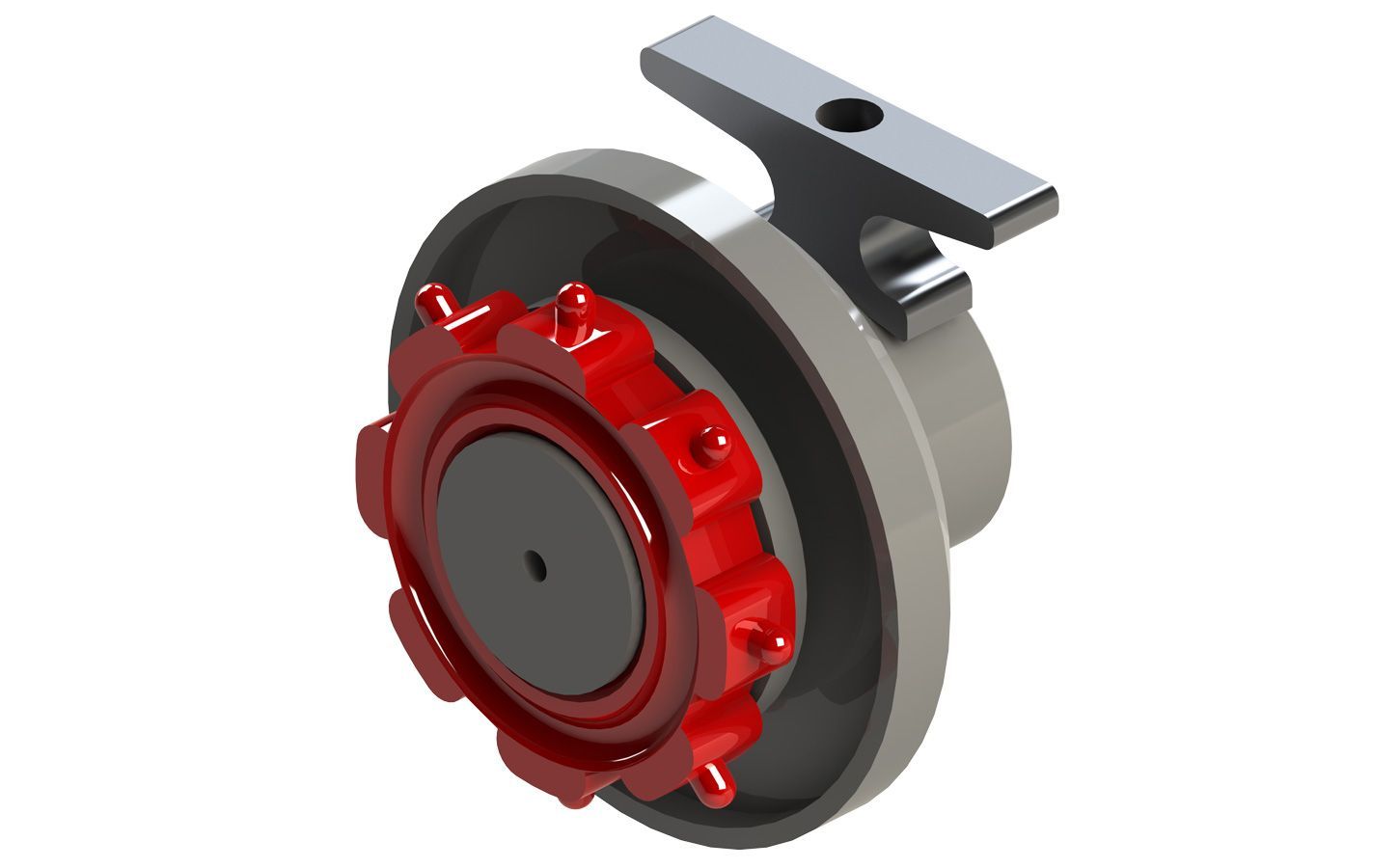

End Forming C-Reducing Arbor with Attachments

Trn s příslušenstvím (Arbor with attachments)

Upínací adaptér je složen z několika vodících dílů, které tvoří uložení pro vnější kleštinu. Základním prvkem je gumový kroužek se 6-ti či 8-mi funkčními prvky a slouží k roztažení kleštiny. Pomocí pístů stroje se kleština pohybuje směrem do náběžného kužele. Tímto způsobem dochází k sevření kleštiny na požadovaný průměr.

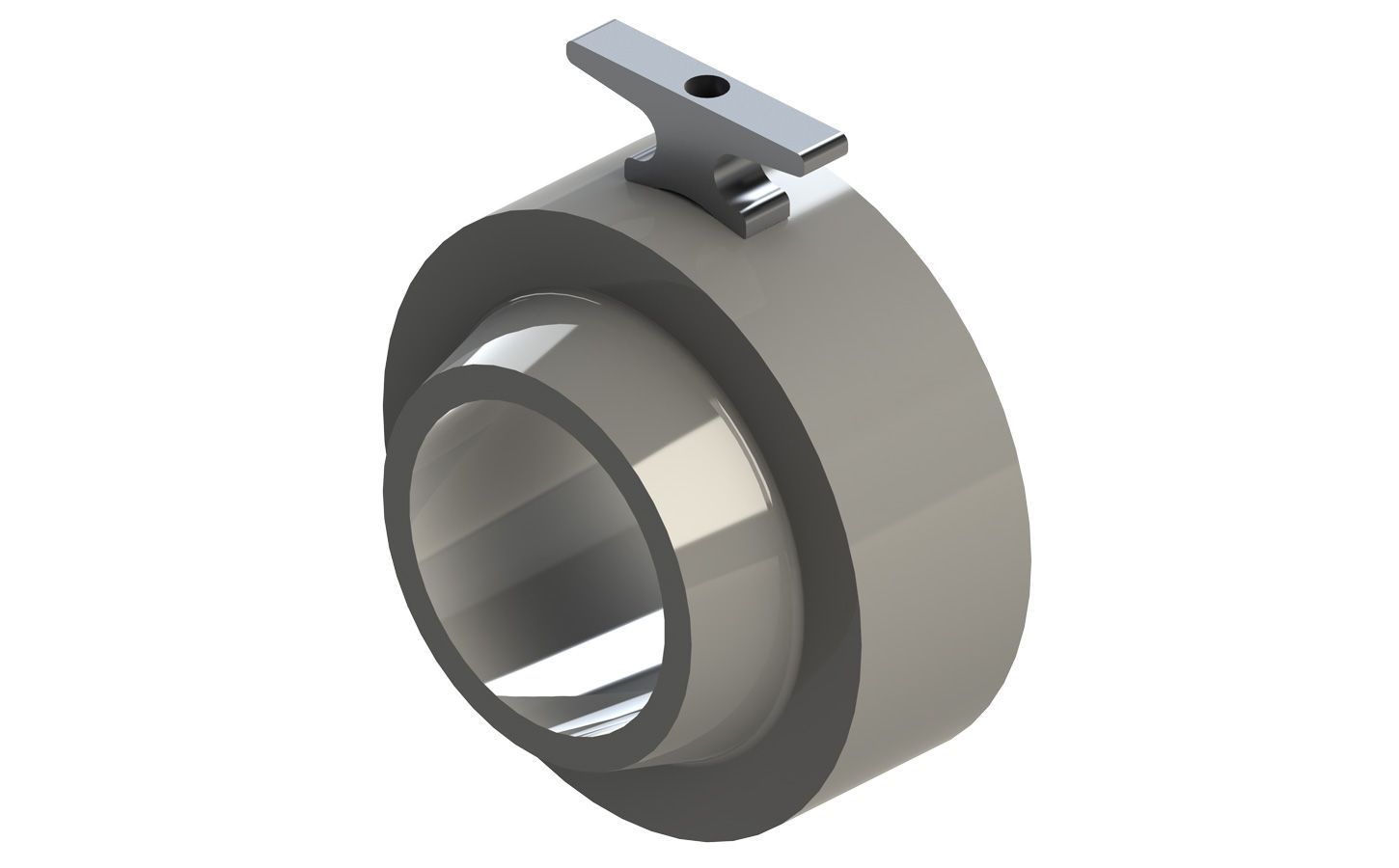

End-Forming-C-Reducing-Guiding-Barrel

Náběžný barel (Guiding barrel)

Jedná se o samostatný celek, který se upíná do formovacího stroje. Náběžný barel je vyroben s vnitřním kuželem, který odpovídá úhlu kuželovité plochy na vnější kleštině. Naše společnost doporučuje objednávat tento díl společně se sestavou kleštiny a upínacího adaptéru, aby byla zaručena kompatibilita všech zmíněných komponent.
