Mandril

Mandrels

La función principal del Mandril es prevenir el colapso en el radio exterior del tubo.

Los mandriles son generalmente hechos del mismo material que los wiper.

Contamos con una gran variedad de estilos, pero todo de pende de su aplicación.

¿Como saber si necesito un Mandril? Cálculo de consumibles

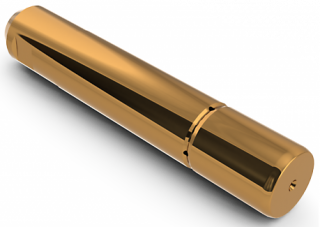

Mandrel-Plug
PLUG MANDRIL

Éste tipo de mandril es usualmente usado para doblar tubería o tubos con pared gruesa y/o para dobleces con un CLR grande.





Mandrel-FormedPlug
END FORMED MANDRIL

Éste está destinado para aplicaciones similares como las del plug simple, la parte formada del mandril proporciona un mejor soporte a los tubos en el radio exterior del doblez.





Mandrel-Standard
MANDRIL ESTÁNDAR

Éste estilo es ampliamente usado porque cubre el mayor rango de aplicaciones de doblado. Los mandriles estándar están hechos con una pelota o pueden ser hechos con cualquier cantidad de pelotas. El mandril estándar es el más durable de las tres configuraciones de mandriles flexibles, porque usa el mayor tamaño de links posible.





Mandrel-ThinWall
MANDRIL CLOSE PITCH

Éste mandril es usado en el doblado de tubos con pared delgada, con un radio de doblez pequeño. El tamaño de los links es una medida más pequeña que un mandril estándar, la distancia entre pelotas es más pequeña que uno estándar y proporciona mayor soporte el cual es necesitado durante el doblez de tubos de pared delgada. La fuerza es sacrificada por más soporte.





Mandrel-UltraThinWall
MANDRIL ULTRA THIN WALL

Éstos son adecuados para doblar tubos con una pared muy delgada y muy pequeños radios de doblez. Al igual que los mandriles thin wall, tienen un tamaño de link más pequeño y diseño de pelotas especiales. El efecto de tener las pelotas más cerca entre sí, es proporcionar mayor soporte que será necesitado durante el doblez de tubos de pared delgada. La fuerza es sacrificada por más soporte.





MandrelLinks
MANDRIL CON INSERTO

En términos de factibilidad, el estilo estándar, el estilo close pitch y el estilo ultra close pitch pueden ser fabricados con éste requerimiento. El estilo más común en Europa es llamado Inserted Close Pitch (ICP). Éste diseño combina las ventajas de dos estilos de mandriles, el buen soporte del estilo close pitch y el ahorro de precio del mandril con inserto. El original estilo close pitch fue usado para doblar tubo con pared más gruesa de lo recomendado lo que causaba repetitivamente una ruptura de links. Los mandriles ICP son fabricados con links más robustos para cubrir el rango de 33mm – 90mm de diámetro del tubo. Por favor sea cuidadoso, éstos links son diferentes y por lo tanto no son compatibles con los links estilo-H, los más usado en la industria.
